5.2. Технологии и оборудование для осушки природного газа

Осушкой называется процесс удаления из газа паров воды. Про-
цесс необходим для предупреждения конденсации влаги в технологи-
ческом оборудовании и магистральных газопроводах, а также для пре-
дупреждения образования гидратных пробок.
Для осушки газа используются процессы охлаждения, абсорбции
и адсорбции.
Если при постоянном давлении охлаждать газ, то избыточная вла-
га будет конденсироваться, а точка его росы соответственно снижать-
ся. На этом основана сушка газа охлаждением, причем нижний предел
охлаждения газа ограничивается условиями образования гидратов.
Самостоятельного значения для осушки газа такой метод не нашел и
применяется обычно как элемент в комбинации с другими методами
(для предварительного удаления основного количества влаги).
Абсорбционная осушка заключается в избирательном поглоще-
нии из природного газа водяного пара жидкими поглотителями, в пер-
вую очередь гликолями. Преимуществами абсорбционной осушки, по
сравнению с адсорбционной, использующей твердые поглотители,
являются:
– низкие потери напора при прохождении газа через абсорбер;
– меньшие капитальные и эксплуатационные расходы;
– возможность осушки газов, содержащих вещества, отравляющие
твердые сорбенты.

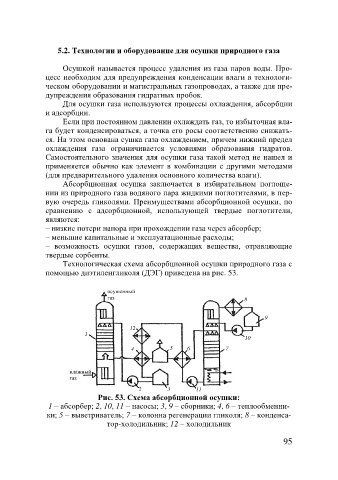

Технологическая схема абсорбционной осушки природного газа с
помощью диэтиленгликоля (ДЭГ) приведена на рис. 53.

осушенный
газ 8

9
12
1
10
4 5 6 7

влажный
газ
2 3 11
Рис. 53. Схема абсорбционной осушки:
1 – абсорбер; 2, 10, 11 – насосы; 3, 9 – сборники; 4, 6 – теплообменни-
ки; 5 – выветриватель; 7 – колонна регенерации гликоля; 8 – конденса-
тор-холодильник; 12 – холодильник

95
