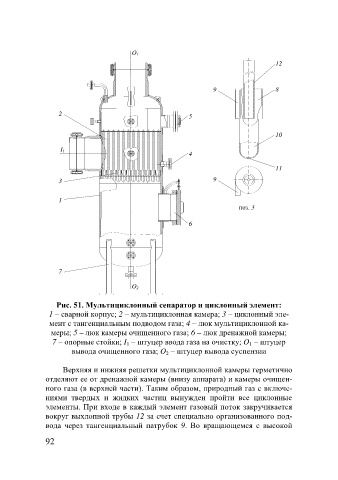

Рис. 51. Мультициклонный сепаратор и циклонный элемент:
1 – сварной корпус; 2 – мультициклонная камера; 3 – циклонный эле-
мент с тангенциальным подводом газа; 4 – люк мультициклонной ка-
меры; 5 – люк камеры очищенного газа; 6 – люк дренажной камеры;
7 – опорные стойки; I 1 – штуцер ввода газа на очистку; O 1 – штуцер
вывода очищенного газа; O 2 – штуцер вывода суспензии
Верхняя и нижняя решетки мультициклонной камеры герметично
отделяют ее от дренажной камеры (внизу аппарата) и камеры очищен-
ного газа (в верхней части). Таким образом, природный газ с включе-
ниями твердых и жидких частиц вынужден пройти все циклонные
элементы. При входе в каждый элемент газовый поток закручивается
вокруг выхлопной трубы 12 за счет специально организованного под-
вода через тангенциальный патрубок 9. Во вращающемся с высокой
