O 1
10
9
3
1 2
I 1
5
4
2
O 2
6
7
8

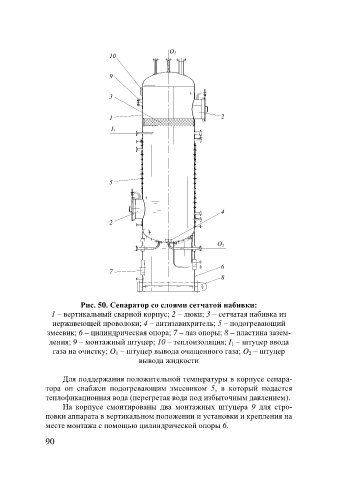

Рис. 50. Сепаратор со слоями сетчатой набивки:
1 – вертикальный сварной корпус; 2 – люки; 3 – сетчатая набивка из
нержавеющей проволоки; 4 – антизавихритель; 5 – подогревающий
змеевик; 6 – цилиндрическая опора; 7 – лаз опоры; 8 – пластина зазем-
ления; 9 – монтажный штуцер; 10 – теплоизоляция; I 1 – штуцер ввода
газа на очистку; O 1 – штуцер вывода очищенного газа; O 2 – штуцер
вывода жидкости
Для поддержания положительной температуры в корпусе сепара-
тора он снабжен подогревающим змеевиком 5, в который подается
теплофикационная вода (перегретая вода под избыточным давлением).
На корпусе смонтированы два монтажных штуцера 9 для стро-
повки аппарата в вертикальном положении и установки и крепления на
месте монтажа с помощью цилиндрической опоры 6.
