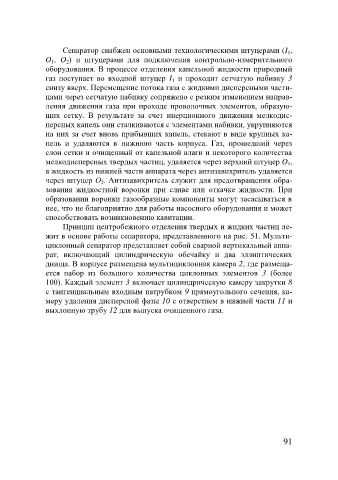

Сепаратор снабжен основными технологическими штуцерами (I 1 ,
O 1 , O 2 ) и штуцерами для подключения контрольно-измерительного
оборудования. В процессе отделения капельной жидкости природный
газ поступает во входной штуцер I 1 и проходит сетчатую набивку 3
снизу вверх. Перемещение потока газа с жидкими дисперсными части-
цами через сетчатую набивку сопряжено с резким изменением направ-
ления движения газа при проходе проволочных элементов, образую-
щих сетку. В результате за счет инерционного движения мелкодис-
персных капель они сталкиваются с элементами набивки, укрупняются
на них за счет вновь прибывших капель, стекают в виде крупных ка-
пель и удаляются в нижнюю часть корпуса. Газ, прошедший через
слои сетки и очищенный от капельной влаги и некоторого количества
мелкодисперсных твердых частиц, удаляется через верхний штуцер O 1 ,
а жидкость из нижней части аппарата через антизавихритель удаляется
через штуцер О 2 . Антизавихритель служит для предотвращения обра-
зования жидкостной воронки при сливе или откачке жидкости. При
образовании воронки газообразные компоненты могут засасываться в
нее, что не благоприятно для работы насосного оборудования и может
способствовать возникновению кавитации.
Принцип центробежного отделения твердых и жидких частиц ле-
жит в основе работы сепаратора, представленного на рис. 51. Мульти-
циклонный сепаратор представляет собой сварной вертикальный аппа-
рат, включающий цилиндрическую обечайку и два эллиптических
днища. В корпусе размещена мультициклонная камера 2, где размеща-
ется набор из большого количества циклонных элементов 3 (более
100). Каждый элемент 3 включает цилиндрическую камеру закрутки 8
с тангенциальным входным патрубком 9 прямоугольного сечения, ка-
меру удаления дисперсной фазы 10 с отверстием в нижней части 11 и
выхлопную трубу 12 для выпуска очищенного газа.
