Газовые фильтры широко применяются для очистки добываемого
природного газа и попутного нефтяного газа от механических приме-
сей.

10

2 4 3

I 1 O 1

O 2

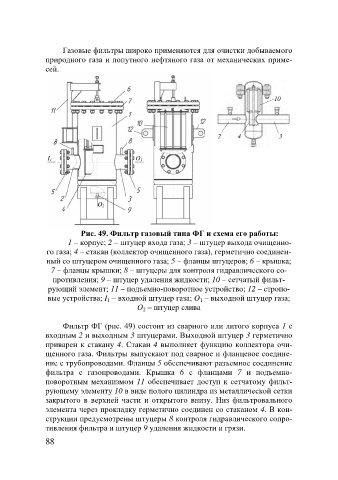

Рис. 49. Фильтр газовый типа ФГ и схема его работы:
1 – корпус; 2 – штуцер входа газа; 3 – штуцер выхода очищенно-
го газа; 4 – стакан (коллектор очищенного газа), герметично соединен-
ный со штуцером очищенного газа; 5 – фланцы штуцеров; 6 – крышка;
7 – фланцы крышки; 8 – штуцеры для контроля гидравлического со-
противления; 9 – штуцер удаления жидкости; 10 – сетчатый фильт-
рующий элемент; 11 – подъемно-поворотное устройство; 12 – стропо-
вые устройства; I 1 – входной штуцер газа; O 1 – выходной штуцер газа;
O 2 – штуцер слива

Фильтр ФГ (рис. 49) состоит из сварного или литого корпуса 1 с
входным 2 и выходным 3 штуцерами. Выходной штуцер 3 герметично
приварен к стакану 4. Стакан 4 выполняет функцию коллектора очи-
щенного газа. Фильтры выпускают под сварное и фланцевое соедине-
ние с трубопроводами. Фланцы 5 обеспечивают разъемное соединение
фильтра с газопроводами. Крышка 6 с фланцами 7 и подъемно-
поворотным механизмом 11 обеспечивает доступ к сетчатому фильт-
рующему элементу 10 в виде полого цилиндра из металлической сетки
закрытого в верхней части и открытого внизу. Низ фильтровального
элемента через прокладку герметично соединен со стаканом 4. В кон-
струкции предусмотрены штуцеры 8 контроля гидравлического сопро-
тивления фильтра и штуцер 9 удаления жидкости и грязи.
