– широтой диапазона устойчивой работы при колебаниях количества и
состава исходного газа.

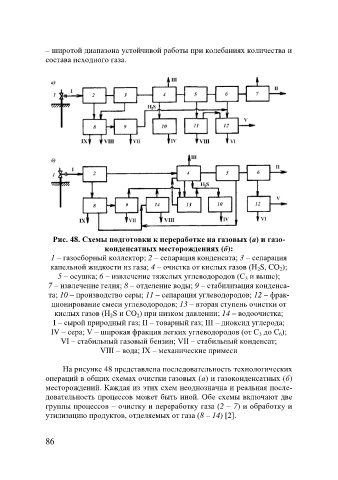

Рис. 48. Схемы подготовки к переработке на газовых (а) и газо-
конденсатных месторождениях (б):
1 – газосборный коллектор; 2 – сепарация конденсата; 3 – сепарация
капельной жидкости из газа; 4 – очистка от кислых газов (H 2 S, CO 2 );
5 – осушка; 6 – извлечение тяжелых углеводородов (C 3 и выше);
7 – извлечение гелия; 8 – отделение воды; 9 – стабилизация конденса-
та; 10 – производство серы; 11 – сепарация углеводородов; 12 – фрак-
ционирование смеси углеводородов; 13 – вторая ступень очистки от
кислых газов (H 2 S и CO 2 ) при низком давлении; 14 – водоочистка;
I – сырой природный газ; II – товарный газ; III – диоксид углерода;
IV – сера; V – широкая фракция легких углеводородов (от C 3 до C 6 );
VI – стабильный газовый бензин; VII – стабильный конденсат;
VIII – вода; IX – механические примеси

На рисунке 48 представлена последовательность технологических
операций в общих схемах очистки газовых (а) и газоконденсатных (б)
месторождений. Каждая из этих схем неоднозначна и реальная после-
довательность процессов может быть иной. Обе схемы включают две
группы процессов – очистку и переработку газа (2 – 7) и обработку и
утилизацию продуктов, отделяемых от газа (8 – 14) [2].
