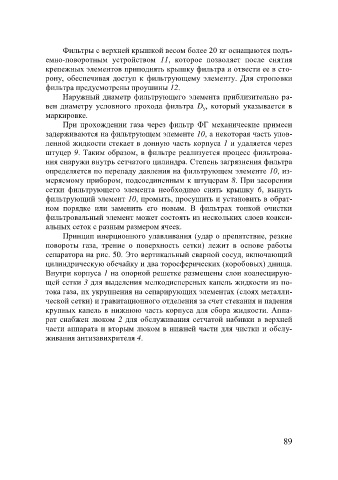

Фильтры с верхней крышкой весом более 20 кг оснащаются подъ-
емно-поворотным устройством 11, которое позволяет после снятия
крепежных элементов приподнять крышку фильтра и отвести ее в сто-
рону, обеспечивая доступ к фильтрующему элементу. Для строповки
фильтра предусмотрены проушины 12.
Наружный диаметр фильтрующего элемента приблизительно ра-
вен диаметру условного прохода фильтра D у , который указывается в
маркировке.
При прохождении газа через фильтр ФГ механические примеси
задерживаются на фильтрующем элементе 10, а некоторая часть улов-
ленной жидкости стекает в донную часть корпуса 1 и удаляется через
штуцер 9. Таким образом, в фильтре реализуется процесс фильтрова-
ния снаружи внутрь сетчатого цилиндра. Степень загрязнения фильтра
определяется по перепаду давления на фильтрующем элементе 10, из-
меряемому прибором, подсоединенным к штуцерам 8. При засорении
сетки фильтрующего элемента необходимо снять крышку 6, вынуть
фильтрующий элемент 10, промыть, просушить и установить в обрат-
ном порядке или заменить его новым. В фильтрах тонкой очистки
фильтровальный элемент может состоять из нескольких слоев коакси-
альных сеток с разным размером ячеек.
Принцип инерционного улавливания (удар о препятствие, резкие
повороты газа, трение о поверхность сетки) лежит в основе работы
сепаратора на рис. 50. Это вертикальный сварной сосуд, включающий
цилиндрическую обечайку и два торосферических (коробовых) днища.
Внутри корпуса 1 на опорной решетке размещены слои коалесцирую-
щей сетки 3 для выделения мелкодисперсных капель жидкости из по-
тока газа, их укрупнения на сепарирующих элементах (слоях металли-
ческой сетки) и гравитационного отделения за счет стекания и падения
крупных капель в нижнюю часть корпуса для сбора жидкости. Аппа-
рат снабжен люком 2 для обслуживания сетчатой набивки в верхней
части аппарата и вторым люком в нижней части для чистки и обслу-
живания антизавихрителя 4.
