4
очищенный
газ
O 1
1
капли
газожидкостная
3
смесь
2
O 3
I 1
O 2
5

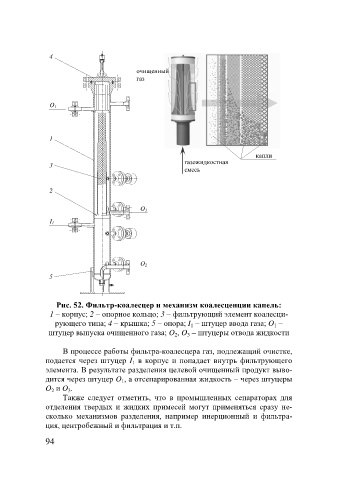

Рис. 52. Фильтр-коалесцер и механизм коалесценции капель:
1 – корпус; 2 – опорное кольцо; 3 – фильтрующий элемент коалесци-
рующего типа; 4 – крышка; 5 – опора; I 1 – штуцер ввода газа; O 1 –
штуцер выпуска очищенного газа; O 2 , O 3 – штуцеры отвода жидкости
В процессе работы фильтра-коалесцера газ, подлежащий очистке,
подается через штуцер I 1 в корпус и попадает внутрь фильтрующего
элемента. В результате разделения целевой очищенный продукт выво-
дится через штуцер O 1 , а отсепарированная жидкость – через штуцеры
O 2 и O 3 .
Также следует отметить, что в промышленных сепараторах для
отделения твердых и жидких примесей могут применяться сразу не-
сколько механизмов разделения, например инерционный и фильтра-
ция, центробежный и фильтрация и т.п.
