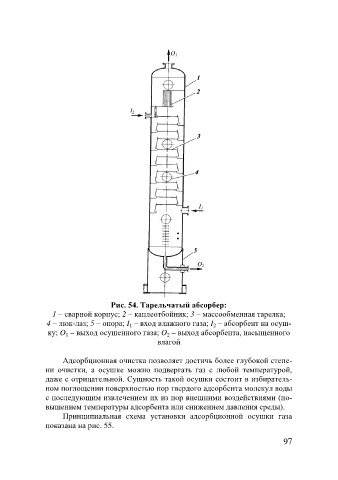

Рис. 54. Тарельчатый абсорбер:
1 – сварной корпус; 2 – каплеотбойник; 3 – массообменная тарелка;
4 – люк-лаз; 5 – опора; I 1 – вход влажного газа; I 2 – абсорбент на осуш-
ку; O 1 – выход осушенного газа; O 2 – выход абсорбента, насыщенного
влагой

Адсорбционная очистка позволяет достичь более глубокой степе-
ни очистки, а осушке можно подвергать газ с любой температурой,
даже с отрицательной. Сущность такой осушки состоит в избиратель-
ном поглощении поверхностью пор твердого адсорбента молекул воды
с последующим извлечением их из пор внешними воздействиями (по-
вышением температуры адсорбента или снижением давления среды).
Принципиальная схема установки адсорбционной осушки газа
показана на рис. 55.
