осушенный
газ
3

4
1 2

5

вода

влажный 7 6
газ

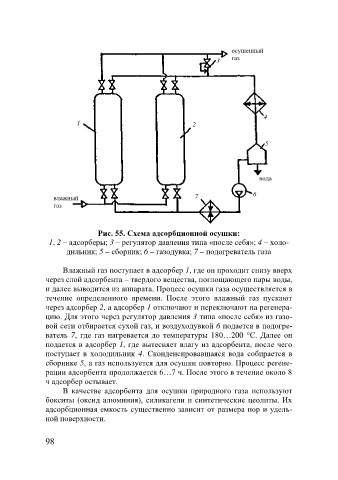

Рис. 55. Схема адсорбционной осушки:
1, 2 – адсорберы; 3 – регулятор давления типа «после себя»; 4 – холо-
дильник; 5 – сборник; 6 – газодувка; 7 – подогреватель газа

Влажный газ поступает в адсорбер 1, где он проходит снизу вверх
через слой адсорбента – твердого вещества, поглощающего пары воды,
и далее выводится из аппарата. Процесс осушки газа осуществляется в
течение определенного времени. После этого влажный газ пускают
через адсорбер 2, а адсорбер 1 отключают и переключают на регенера-
цию. Для этого через регулятор давления 3 типа «после себя» из газо-
вой сети отбирается сухой газ, и воздуходувкой 6 подается в подогре-
ватель 7, где газ нагревается до температуры 180…200 °С. Далее он
подается в адсорбер 1, где вытесняет влагу из адсорбента, после чего
поступает в холодильник 4. Сконденсировавшаяся вода собирается в
сборнике 5, а газ используется для осушки повторно. Процесс регене-
рации адсорбента продолжается 6…7 ч. После этого в течение около 8
ч адсорбер остывает.
В качестве адсорбента для осушки природного газа используют
бокситы (оксид алюминия), силикагели и синтетические цеолиты. Их
адсорбционная емкость существенно зависит от размера пор и удель-
ной поверхности.
