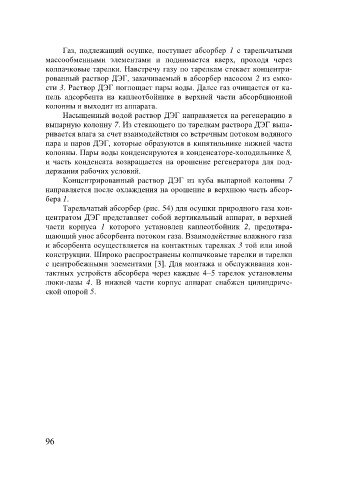

Газ, подлежащий осушке, поступает абсорбер 1 с тарельчатыми
массообменными элементами и поднимается вверх, проходя через
колпачковые тарелки. Навстречу газу по тарелкам стекает концентри-
рованный раствор ДЭГ, закачиваемый в абсорбер насосом 2 из емко-
сти 3. Раствор ДЭГ поглощает пары воды. Далее газ очищается от ка-
пель адсорбента на каплеотбойнике в верхней части абсорбционной
колонны и выходит из аппарата.
Насыщенный водой раствор ДЭГ направляется на регенерацию в
выпарную колонну 7. Из стекающего по тарелкам раствора ДЭГ выпа-
ривается влага за счет взаимодействия со встречным потоком водяного
пара и паров ДЭГ, которые образуются в кипятильнике нижней части
колонны. Пары воды конденсируются в конденсаторе-холодильнике 8,
и часть конденсата возвращается на орошение регенератора для под-
держания рабочих условий.
Концентрированный раствор ДЭГ из куба выпарной колонны 7
направляется после охлаждения на орошение в верхнюю часть абсор-
бера 1.
Тарельчатый абсорбер (рис. 54) для осушки природного газа кон-
центратом ДЭГ представляет собой вертикальный аппарат, в верхней
части корпуса 1 которого установлен каплеотбойник 2, предотвра-
щающий унос абсорбента потоком газа. Взаимодействие влажного газа
и абсорбента осуществляется на контактных тарелках 3 той или иной
конструкции. Широко распространены колпачковые тарелки и тарелки
с центробежными элементами [3]. Для монтажа и обслуживания кон-
тактных устройств абсорбера через каждые 4–5 тарелок установлены
люки-лазы 4. В нижней части корпус аппарат снабжен цилиндриче-
ской опорой 5.
