Конструкция адсорбера с насыпным слоем цеолита представлена
на рис. 56.
O 1

2 8
7
6
1 5
4
3
I 1

10
O 2
9

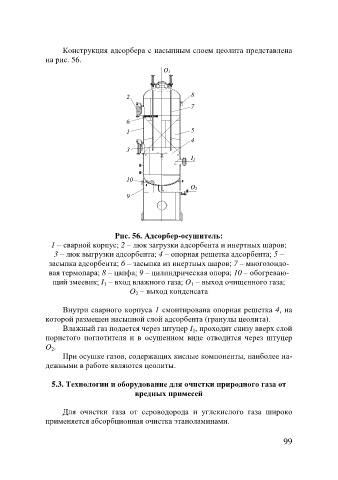

Рис. 56. Адсорбер-осушитель:
1 – сварной корпус; 2 – люк загрузки адсорбента и инертных шаров;
3 – люк выгрузки адсорбента; 4 – опорная решетка адсорбента; 5 –
засыпка адсорбента; 6 – засыпка из инертных шаров; 7 – многозондо-
вая термопара; 8 – цапфа; 9 – цилиндрическая опора; 10 – обогреваю-
щий змеевик; I 1 – вход влажного газа; O 1 – выход очищенного газа;
O 2 – выход конденсата

Внутри сварного корпуса 1 смонтирована опорная решетка 4, на
которой размещен насыпной слой адсорбента (гранулы цеолита).
Влажный газ подается через штуцер I 1 , проходит снизу вверх слой
пористого поглотителя и в осушенном виде отводится через штуцер
O 2 .
При осушке газов, содержащих кислые компоненты, наиболее на-
дежными в работе являются цеолиты.

5.3. Технологии и оборудование для очистки природного газа от
вредных примесей

Для очистки газа от сероводорода и углекислого газа широко
применяется абсорбционная очистка этаноламинами.
