Page 104 - ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ ГАЗОНЕФТЕПЕРЕРАБАТЫВАЮЩИХ И РАСПРЕДЕЛИТЕЛЬНЫХ КОМПЛЕКСОВ
P. 104
O 3 O 1
4
1
3
5
2
6
I 1
I 2
7 O 2

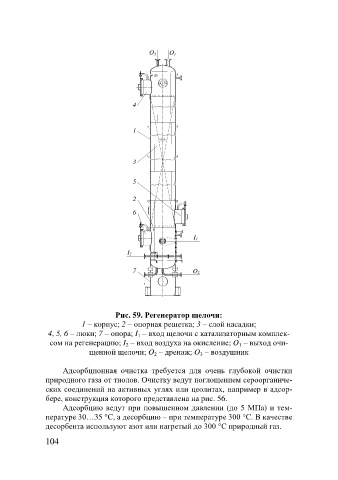

Рис. 59. Регенератор щелочи:
1 – корпус; 2 – опорная решетка; 3 – слой насадки;
4, 5, 6 – люки; 7 – опора; I 1 – вход щелочи с катализаторным комплек-
сом на регенерацию; I 2 – вход воздуха на окисление; O 1 – выход очи-
щенной щелочи; O 2 – дренаж; O 3 – воздушник
Адсорбционная очистка требуется для очень глубокой очистки
природного газа от тиолов. Очистку ведут поглощением сероорганиче-
ских соединений на активных углях или цеолитах, например в адсор-
бере, конструкция которого представлена на рис. 56.
Адсорбцию ведут при повышенном давлении (до 5 МПа) и тем-
пературе 30…35 °С, а десорбцию – при температуре 300 °С. В качестве
десорбента используют азот или нагретый до 300 °С природный газ.
