Page 74 - ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ ГАЗОНЕФТЕПЕРЕРАБАТЫВАЮЩИХ И РАСПРЕДЕЛИТЕЛЬНЫХ КОМПЛЕКСОВ
P. 74

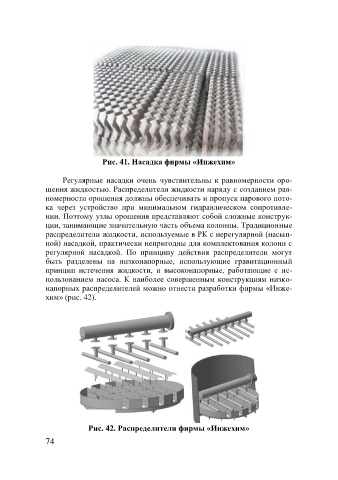

Рис. 41. Насадка фирмы «Инжехим»
Регулярные насадки очень чувствительны к равномерности оро-
шения жидкостью. Распределители жидкости наряду с созданием рав-
номерности орошения должны обеспечивать и пропуск парового пото-
ка через устройство при минимальном гидравлическом сопротивле-
нии. Поэтому узлы орошения представляют собой сложные конструк-
ции, занимающие значительную часть объема колонны. Традиционные
распределители жидкости, используемые в РК с нерегулярной (насып-
ной) насадкой, практически непригодны для комплектования колонн с
регулярной насадкой. По принципу действия распределители могут
быть разделены на низконапорные, использующие гравитационный
принцип истечения жидкости, и высоконапорные, работающие с ис-
пользованием насоса. К наиболее совершенным конструкциям низко-
напорных распределителей можно отнести разработки фирмы «Инже-
хим» (рис. 42).
Рис. 42. Распределители фирмы «Инжехим»
74
