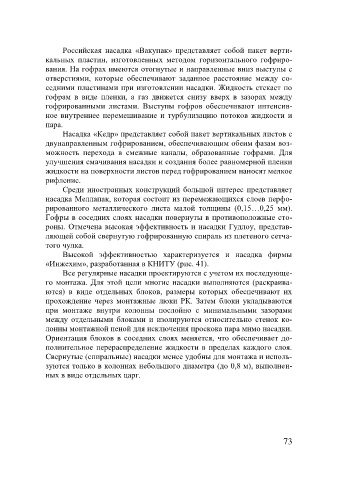

Российская насадка «Вакупак» представляет собой пакет верти-
кальных пластин, изготовленных методом горизонтального гофриро-
вания. На гофрах имеются отогнутые и направленные вниз выступы с
отверстиями, которые обеспечивают заданное расстояние между со-
седними пластинами при изготовлении насадки. Жидкость стекает по
гофрам в виде пленки, а газ движется снизу вверх в зазорах между
гофрированными листами. Выступы гофров обеспечивают интенсив-
ное внутреннее перемешивание и турбулизацию потоков жидкости и
пара.
Насадка «Кедр» представляет собой пакет вертикальных листов с
двунаправленным гофрированием, обеспечивающим обеим фазам воз-
можность перехода в смежные каналы, образованные гофрами. Для
улучшения смачивания насадки и создания более равномерной пленки
жидкости на поверхности листов перед гофрированием наносят мелкое
рифление.
Среди иностранных конструкций большой интерес представляет
насадка Меллапак, которая состоит из перемежающихся слоев перфо-
рированного металлического листа малой толщины (0,15…0,25 мм).
Гофры в соседних слоях насадки повернуты в противоположные сто-
роны. Отмечена высокая эффективность и насадки Гудлоу, представ-
ляющей собой свернутую гофрированную спираль из плетеного сетча-
того чулка.
Высокой эффективностью характеризуется и насадка фирмы
«Инжехим», разработанная в КНИТУ (рис. 41).
Все регулярные насадки проектируются с учетом их последующе-
го монтажа. Для этой цели многие насадки выполняются (раскраива-
ются) в виде отдельных блоков, размеры которых обеспечивают их
прохождение через монтажные люки РК. Затем блоки укладываются
при монтаже внутри колонны послойно с минимальными зазорами
между отдельными блоками и изолируются относительно стенок ко-
лонны монтажной пеной для исключения проскока пара мимо насадки.
Ориентация блоков в соседних слоях меняется, что обеспечивает до-
полнительное перераспределение жидкости в пределах каждого слоя.
Свернутые (спиральные) насадки менее удобны для монтажа и исполь-
зуются только в колоннах небольшого диаметра (до 0,8 м), выполнен-
ных в виде отдельных царг.
