емная емкость кармана наращивается за счет увеличения межтарельча-
того расстояния, что повышает надежность работы откачивающего
насоса.

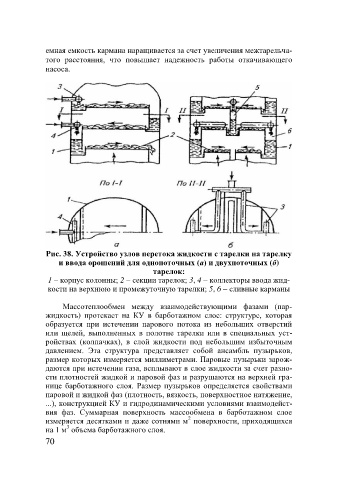

Рис. 38. Устройство узлов перетока жидкости с тарелки на тарелку
и ввода орошений для однопоточных (а) и двухпоточных (б)
тарелок:
1 – корпус колонны; 2 – секции тарелок; 3, 4 – коллекторы ввода жид-
кости на верхнюю и промежуточную тарелки; 5, 6 – сливные карманы

Массотеплообмен между взаимодействующими фазами (пар-
жидкость) протекает на КУ в барботажном слое: структуре, которая
образуется при истечении парового потока из небольших отверстий
или щелей, выполненных в полотне тарелки или в специальных уст-
ройствах (колпачках), в слой жидкости под небольшим избыточным
давлением. Эта структура представляет собой ансамбль пузырьков,
размер которых измеряется миллиметрами. Паровые пузырьки зарож-
даются при истечении газа, всплывают в слое жидкости за счет разно-
сти плотностей жидкой и паровой фаз и разрушаются на верхней гра-
нице барботажного слоя. Размер пузырьков определяется свойствами
паровой и жидкой фаз (плотность, вязкость, поверхностное натяжение,
...), конструкцией КУ и гидродинамическими условиями взаимодейст-
вия фаз. Суммарная поверхность массообмена в барботажном слое
2
измеряется десятками и даже сотнями м поверхности, приходящихся
3
на 1 м объема барботажного слоя.
