б

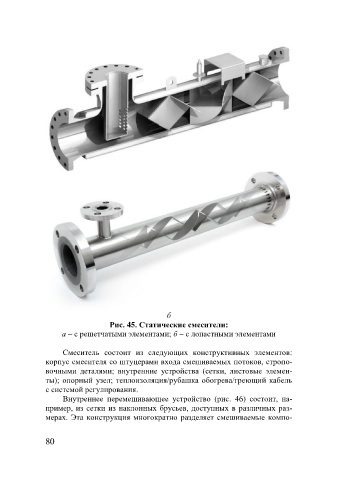

Рис. 45. Статические смесители:
а – с решетчатыми элементами; б – с лопастными элементами
Смеситель состоит из следующих конструктивных элементов:
корпус смесителя со штуцерами входа смешиваемых потоков, стропо-
вочными деталями; внутренние устройства (сетки, листовые элемен-
ты); опорный узел; теплоизоляция/рубашка обогрева/греющий кабель
с системой регулирования.
Внутреннее перемешивающее устройство (рис. 46) состоит, на-
пример, из сетки из наклонных брусьев, доступных в различных раз-
мерах. Эта конструкция многократно разделяет смешиваемые компо-
