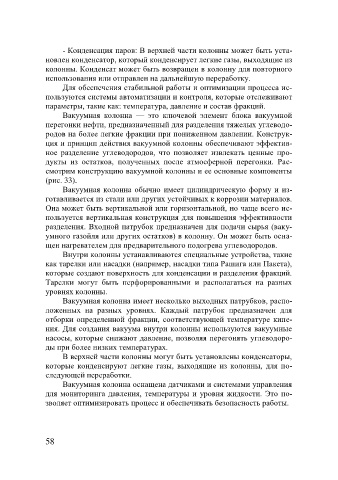

- Конденсация паров: В верхней части колонны может быть уста-
новлен конденсатор, который конденсирует легкие газы, выходящие из
колонны. Конденсат может быть возвращен в колонну для повторного
использования или отправлен на дальнейшую переработку.
Для обеспечения стабильной работы и оптимизации процесса ис-
пользуются системы автоматизации и контроля, которые отслеживают
параметры, такие как: температура, давление и состав фракций.
Вакуумная колонна — это ключевой элемент блока вакуумной
перегонки нефти, предназначенный для разделения тяжелых углеводо-
родов на более легкие фракции при пониженном давлении. Конструк-
ция и принцип действия вакуумной колонны обеспечивают эффектив-
ное разделение углеводородов, что позволяет извлекать ценные про-
дукты из остатков, полученных после атмосферной перегонки. Рас-
смотрим конструкцию вакуумной колонны и ее основные компоненты
(рис. 33).
Вакуумная колонна обычно имеет цилиндрическую форму и из-
готавливается из стали или других устойчивых к коррозии материалов.
Она может быть вертикальной или горизонтальной, но чаще всего ис-
пользуется вертикальная конструкция для повышения эффективности
разделения. Входной патрубок предназначен для подачи сырья (ваку-
умного газойля или других остатков) в колонну. Он может быть осна-
щен нагревателем для предварительного подогрева углеводородов.
Внутри колонны устанавливаются специальные устройства, такие
как тарелки или насадки (например, насадки типа Рашига или Пакета),
которые создают поверхность для конденсации и разделения фракций.
Тарелки могут быть перфорированными и располагаться на разных
уровнях колонны.
Вакуумная колонна имеет несколько выходных патрубков, распо-
ложенных на разных уровнях. Каждый патрубок предназначен для
отборки определенной фракции, соответствующей температуре кипе-
ния. Для создания вакуума внутри колонны используются вакуумные
насосы, которые снижают давление, позволяя перегонять углеводоро-
ды при более низких температурах.
В верхней части колонны могут быть установлены конденсаторы,
которые конденсируют легкие газы, выходящие из колонны, для по-
следующей переработки.
Вакуумная колонна оснащена датчиками и системами управления
для мониторинга давления, температуры и уровня жидкости. Это по-
зволяет оптимизировать процесс и обеспечивать безопасность работы.
