Решение дифференциальных уравнений в частных производных

Для решения дифференциальных уравнений в частных производных используется функция pdsolve (PDE, [u (x, y)], [параметры]), где PDE – дифференциальное уравнение в частных производных, u (x, y) – искомая функция нескольких переменных.

Параметры выполняют приблизительно ту же роль, что и в функции dsolve, и более подробно о них будет рассказано ниже.

Для решения системы дифференциальных уравнений в частных производных в качестве первых двух параметров следует использовать множества или списки с уравнениями и искомыми функциями.

Типичной особенностью дифференциальных уравнений в частных производных и их систем является то, что для однозначного определения частного решения здесь требуется задание не значений того или иного конечного числа параметров, а некоторых функций. Найдем общее решением уравнения .

>	restart: PDE:=diff(u(x,t),t,t)= diff(u(x,t),x,x); pdsolve(PDE,u(x,t));



Таким образом, рассмотренное дифференциальное уравнение лишь в той мере ограничивает произвол в выборе функций двух переменных u, что ее удается выразить через сумму двух функций _F1 и _F2 от одного переменного, которые остаются произвольными, если не дано каких-либо дополнительных условий.

Если требуется найти решение в виде произведения функций, то следует использовать параметр HINT = `*`.

>	pdsolve(PDE,u(x,t),HINT=`*`);



При использовании параметра build – Maple попытается записать решение в явном виде.

>	pdsolve(PDE,u(x,t),HINT=`*`, build);



Здесь _C1, _C2, _C3, _C4 и _c1 – постоянные интегрирования, которые определяются из так называемых краевых или начальных условий, позволяющих однозначно выделить интересующее решение. В то время как краевые условия задаются исключительно на граничных точках области, где ищется решение, начальные условия могут оказаться заданными на определенном множестве точек внутри области.

Пусть требуется найти функцию F (x, y), удовлетворяющую уравнению Лапласа  , если известно, что на окружности значения функции могут быть рассчитаны по выражению .

Учитывая, что граничные условия заданы на окружности, целесообразно решать задачу в полярных координатах. Для преобразования дифференциального уравнения в полярную систему координат используем функцию PDEchangecoords из пакета Detools, а для преобразования граничных условий – функцию dchange из пакета PDEtools.

>	restart: PDE:=diff(F(x,y),x,x)+diff(F(x,y),y,y); PDE:=DEtools[PDEchangecoords](PDE,[x,y],polar, [r,phi]); dp:={x=r*cos(phi),y=r*sin(phi)}; f:=x^2*y^2; f:=PDEtools[dchange](dp,f);



Получаем решение в явном виде.

>	R:=rhs(pdsolve(PDE,HINT=`*`,build));



Будем считать, что искомая функция определена во всех точках действительной плоскости, включая центр координат, т.е. при r = 0. Следовательно, _C2=0, т.к. в противном случае знаменатель в двух последних слагаемых решения обращается в ноль.

>	_C2:=0; R;



Первое и второе слагаемое содержат произведение двух констант, поэтому можно считать, что _C1 = 1 и искать только _C3 и _C4.

>	_C1:=1; R;



Для нахождения констант _C3 и _C4 используем граничные условия.

>	simplify(subs({phi=0,r=4},R))=eval(subs({phi=0,r=4},f)); simplify(subs({phi=Pi,r=4},R))=eval(subs({phi=Pi,r=4},f)); solve({%,%%},{_C3,_C4});



Очевидно, что найденное решение не удовлетворяет граничным условиям. Также отметим, функция pdsolve находит решение с точностью до некоторой постоянной. Поэтому добавим к полученному ранее решению постоянную Z, подлежащую определению.

>

R:=R+Z;



Для нахождения констант _C3, _C4 и Z используем граничные условия. Составим три уравнения и решим их совместно.

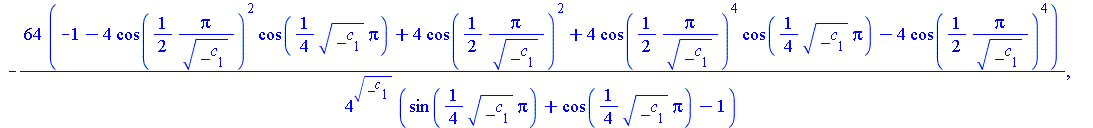

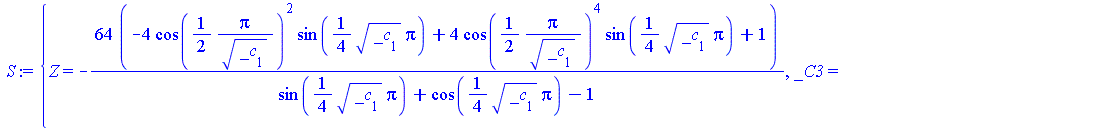

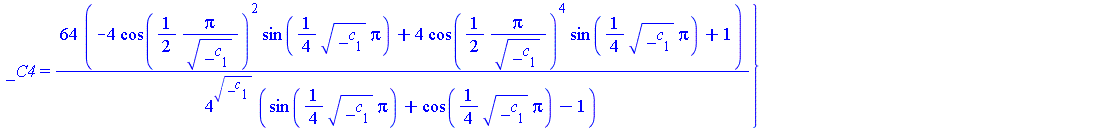

>	R1:=subs(r=4,R=f); U1:=simplify(subs(phi=0,R1)); U2:=simplify(subs(phi=Pi/2/_c[1]^(1/2),R1)); U3:=simplify(subs(phi=Pi/4,R1)); S:=solve({U1,U2,U3},{_C3,_C4,Z});



Подставим найденные константы в решение.

>	R1:=simplify(subs(S,R1));



Используя еще раз граничное условие , найдем константу .

>	R2:=eval(subs(phi=Pi,R1)); solve(R2,_c[1]);





Warning, solutions may have been lost



Функция solve выдала предупреждение о возможной потере решений и не нашла ни одного решения уравнения!

Для упрощения уравнения введем замену  , наложив дополнительное ограничение − C > 0 с помощью функции assume .

>	assume(C>0): R2:=simplify(subs(_c[1]=C^2,%));



Тильда после имени  переменной (C~) означает, что на переменную наложены ограничения.

Попробуем еще раз решить уравнение с помощью функции solve, но уже относительно переменной C.

>	solve(R2,C);





Warning, solve may be ignoring assumptions on the input variables.

Warning, solutions may have been lost



Результат тот же − решение не найдено!

Для решения этого уравнения воспользуемся  более мощным средством −  Engine из пакета SolveTools и преобразуем полученное решение к виду с плавающей точкой.

>	SolveTools:-Engine({R2},{C}); evalf(%);



С учетом ранее сделанной замены  получим значения

Подстановка констант _C3, _C4, Z (все три константы хранятся в переменной S)  и  в общее решение  приводит к неопределенности типа .

>	simplify(subs(S,R)): simplify(subs({_c[1]=4},%));



Error, (in simplify/recurse) indeterminate expression of the form 0/0



Подстановка констант _C3, _C4, Z  и  в общее решение приводит к решению задачи. Для упрощения полученного выражения применим функцию combine – мощное средство преобразования тригонометрических и ряда других выражений.

>	simplify(subs(S,R)); simplify(subs({_c[1]=16},%)); SOL_p:=combine(%);



Получено решение задачи в полярной системе координат. Нетрудно убедиться, что найденное решение удовлетворяет как уравнению Лапласа, так и граничным условиям. Преобразуем решение в декартову систему координат, используя известную связь между полярной и декартовой системами.

>	pd:={r=sqrt(x^2+y^2),phi=arctan(y/x)}; SOL_d:=PDEtools[dchange](pd,SOL_p);



Воспользуемся тригонометрическим тождеством

>	cos(4*arctan(y/x))=op(3,trigsubs(cos(4*arctan(y/x)))); subs(%,SOL_d);



Воспользуемся еще одним тригонометрическим тождеством, и после упрощения выражения получим окончательное решение.

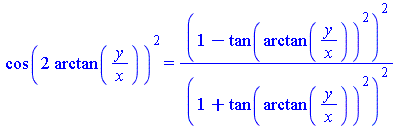

>	cos(2*arctan(y/x))^2 = op(11,trigsubs(cos(2*arctan(y/x))^2)); SOL:=simplify(subs(%,%%));



Окончательно запишем решение как функцию F ( x, y).

>	F:=unapply(SOL,x,y);

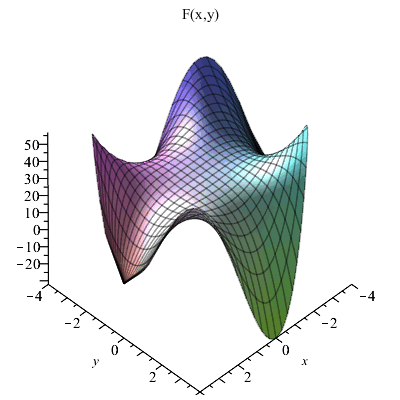

Построим полученное решение в круге радиусом 4.

>	plot3d(F(x,y),x=-4..4,y=-sqrt(16-x^2)..sqrt(16-x^2),axes=framed,title="F(x,y)");



Как показывает рассмотренный пример, даже имея в распоряжении такое мощное средство как Maple, задача получается достаточно трудоемкой, требующей определенного уровня математических знаний и опыта.
